আসসালামু আলাইকুম । আশা করি সবাই ভাল আছেন । আজ আলোচনা করব মোবাইলের নেটওয়ার্ক সেকশন নিয়ে । আসুন শুরু করি-
Network Section সাধারনত যে সকল আইসি থাকে তার মাঝে-
ইহা সাধারনত Mobile set এর মাদার বোর্ড এর উপরের অংশে থাকে।Network section এর বেশির ভাগ parts গুলা মেটাল কালার হয়ে থাকে । যে সেকশনে মেটাল কালার parts বেশি পাওয়া যাবে ধরে নিতে হবে সেটাই Network section. ক্ষেত্র বিশেষে একই রকম না ও হতে পারে ।
যে যন্ত্রের সাহায্যে ইলেকট্রনিকেল সিগন্যালকে ধরে রাখতে পারে এবং ছেড়ে দেয় তাহাই হচ্ছে Antenna. মোবাইল সেট এ সাধারনত দুই ধরনের antenna ব্যবহার হয়ে থাকে।

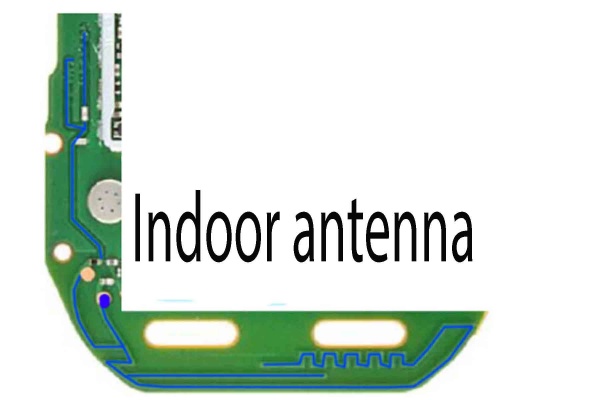

Indoor antenna:- ইহা মোবাইল সেট এর ভিতরের অংশে থাকে,তাই এই antenna কে দেখা যাই না ।
চিত্র ইনডোর এনটেনা
Out-door antenna:- ইহা মোবাইল সের এর বাহিরের অংশে থাকে,তাই এই antenna কে দেখা যায় ।

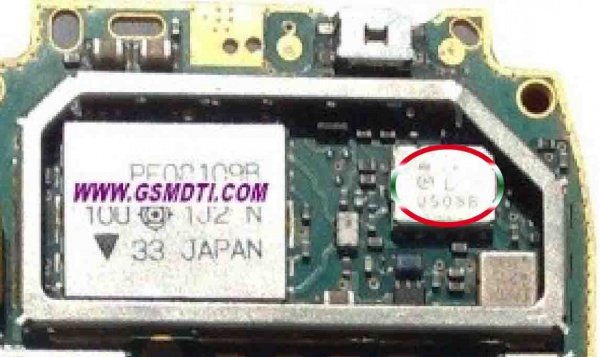

ইহার কাজ হচ্ছে Incoming ও Outgoing Signal কে controll করা । ইহা সাধারনত ৬থেকে ১৬ পিন বিশিষ্ট হয়ে থাকে ।এর গায়ের উপর rx/tx বা ant লেখা থাকবে,যদি লেখা না থাকে তাহলে এর গায়ে একাধিক ছিদ্র থাকবে । তবে বর্তমানে অনেক সেট এ Antenna Switch ব্যবহার করা হয় না ।
চিত্রে দেখুন

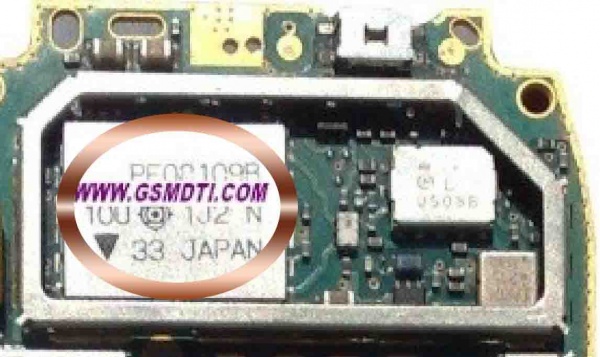

P.F/R.F :-P.F হচ্ছে (Power Frequency) আর R.F (Radio Frequency) ইহা দেখতে আয়তকার ও মেটাল কাভার যুক্ত হয় ।আবার ইহা কালো রং এর হয়ে থাকে ।যদি মেটাল কাভার যুক্ত হয় তাহলে এর গায়ের উপর P.F কথাটি লেখা থাকবে ।আর যদি কালো রং এর হয় তাহলে এর গায়ে R.F লেখা থাকে ।ইহা সাধারনত এন্টিনা সুইচ এর কাছে থাকে ।এর কাজ হচ্ছে 900-1800 Hz ফ্রিকোয়েন্সি কন্ট্রোল করা ।P.F/R.F নষ্ট হলে অনেক সময় সেট এ পাওয়ার থাকে না এবং সেট এ Network থাকে না ।
চিত্র পিএফ/আরএফ

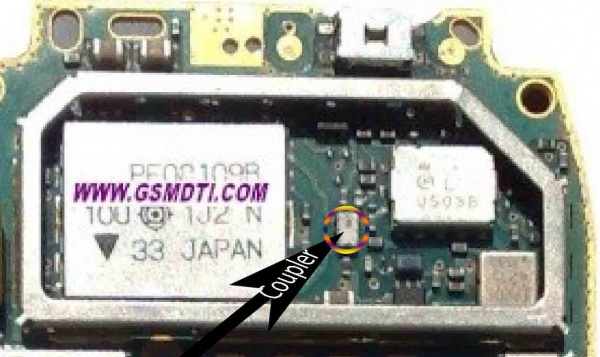

Coupler: Coupler দেখতে সাদা বা ধুসর রং এর হয়ে থাকে ।৬থেকে ৮পিন বিশিষ্ট ।coupler এর কাজ হচ্ছে দুই পার্টসের মধ্যে সম্পর্ক স্থাপন করা ।x10 এ রেখে মাপতে হবে,ভাল থাকলে উভয় পাশে 0hm দেখাবে নষ্ট হলে কোন মান দেখাবে না
চিত্র

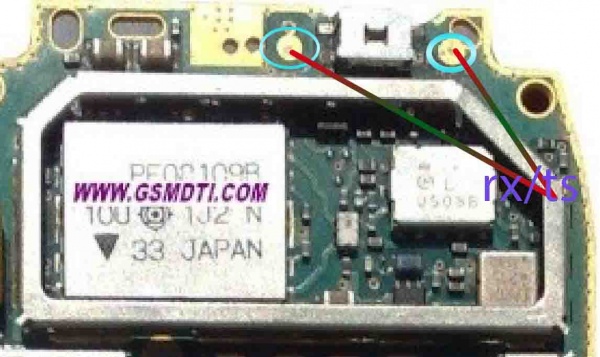

Rx,Tx Line: এই লাইনগুলি এনটেনা থেকে মোবাইলের ভিতর প্রবেশ করে থাকে ।এই লাইন দিয়েই সিগনাল আদান প্রাদান হয় ।
চিত্র
যে কোন সমস্যা বা কোন প্রশ্ন থাকলে এখানে (ফেইসবুক গ্রুপে) করতে পারেন ।
