ডিজিটাল ইলেক্ট্রনিক্সে হাতে খরি-ডিজিটাল IC Configuration ( OR-GATE ) ও বেসিক ডিজিটাল সার্কিট তৈরি করার পদ্ধতি : (১.১)


এটি টেকটিউনসে আমার প্রথম টিউন । টেকটিউনসে অনেক  টিউন পড়ে নিজেকে টিউন করা থেকে বিরত রাখতে পারলাম না । আবার কাজের কথায় আসা যাক ........ডিজিটাল  সম্পর্কে জানার প্রথম ধাপ হল ডিজিটাল IC সম্পর্কে জানা  । অনেকগু্লো ডিজিটাল IC র মধ্যে   মূল IC গুলো নিয়ে আলোচনা করব ।

মূল IC গুলো হল :

1. IC 7400 ( NAND GATE  -  UNIVERSAL GATE )

2. IC 7402 ( NOR GATE - UNIVERSAL GATE )

3. IC 7406 ( INVERTER)

4. IC 7408 ( AND GATE )

5. IC 7432 ( OR GATE )

6 .IC 7486 ( X- OR )

## IC 7432 ( OR GATE )

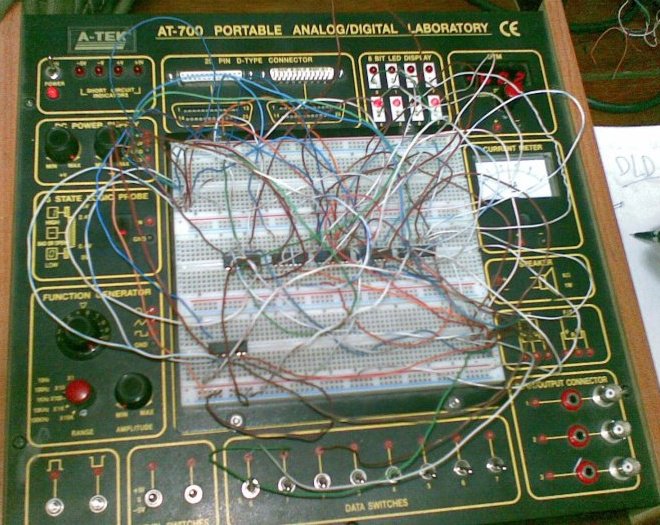

Digital Trainer board and IC implementation

এই IC গুলো ডিজিটাল ট্রেইনার BOARD এ Implement করতে হয়

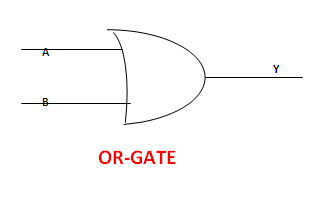

OR GATE
OR GATE

> এখানে  A ও B হচ্ছে Inputs আর Y হচ্ছে  Output

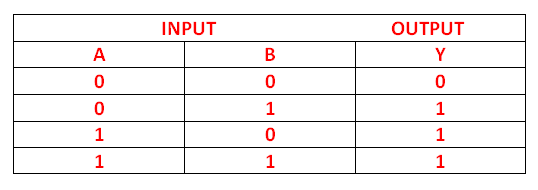

OR TRUTH TABLE
OR GATE TRUTH TABLE

এই INPUT গুলো নিতে হয় ঊপরে দেখান ছবির নিচের সুইচ (Data Switch) গুলো থেকে । আর এই IC দিয়ে যোগের কাজ করা যায় । একে ডিজিটালের ভাষায় বুলিয়ান অ্যালজাবব্রা বলে।

অর্থাৎ      Y = A+B .   এখানে INPUT  গুলো BINARY সংখ্যা দেয়া হচ্ছে । ঊল্লেখ্য  ডিজিটালের  মূল ভিত্তি হলো এই BINARY সংখ্যা  । এই সংখ্যা দিয়েই সব হিসেব করা হয় ।

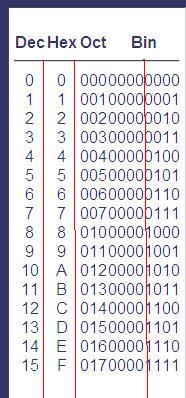

Conversion Table - Decimal, Hexadecimal, Octal, Binary
Conversion Table - Decimal, Hexadecimal, Octal, Binary
7432-OR GATE pinout
7432-OR GATE pinout

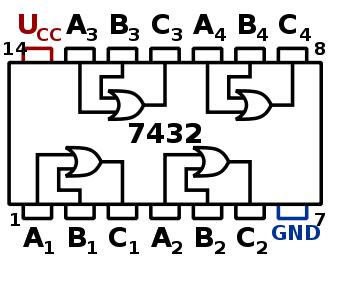

IC 7432 Internal circuit diagram
IC 7432 Internal circuit diagram

এখানে Vcc হলো input voltage আর GND হল Ground. A1 , B1 হল ইনপুট আর C1 = Y = Output

যদি A= 0 B=0 তবে Y= o হবে -----

0+0=0

0+1=1

1+0=1

1+1=1

Y=0 এর অর্থ হল LED জলবে না । আর Y=1 এ LED জলবে । এই টিউন  এই পর্যন্ত ..........বাকিটুকু পরের টিউনে বলব।
