আমার যত মজার ইলেকট্রনিক্সের সার্কিট! [পর্ব-১৮] :: ছোট একটা ফিউজ টেস্টার বানিয়ে নিন !

আমার যত মজার ইলেকট্রনিক্সের সার্কিট!


সবাই কেমন আছেন ? প্রথমে আমি ক্ষমা চেয়ে নিচ্ছি টিটিতে ইলেক্ট্রোনিক্স বিভাগে নিয়মিত টিউন করতে না পারার কারনে ! অবশ্য আমি ইচ্ছে করেই করিনি ! কারন, এত কষ্ট করে মোবাইল দিয়ে টিউন লিখে HTML কোড দিয়ে Edit করে টিউন লিখার পর যদি দেখি সেটি অন্য কোন পেজে তাদের নিজের নাম দিয়ে চালিয়ে দেয় তাহলে একটু খারাপ লাগেই ! অনেক ভেবে দেখলাম তাদের জন্য তো আর আমি আমার লেখা থামাতে পারি না! তাই আবার চলে এলাম আপনাদের মাঝে ! এসে ভালোই লাগলো ! কারন আনেক নতুন টিউনার খুব ভাল ভাল টিউন করেছেন ! তাদেরকে স্বাগত জানায় ! আপনারা যেন নিয়মিত টিউন করেন এটিই চাওয়া আপনাদের কাছে ! তবে এতদিন টিটিতে ইলেক্ট্রোনিক্স বিভাগে টিউন না করতে পারলেও বসে ছিলাম না ! অনের কাজের ফাকেও গবেশনা চালিয়ে গেছি ! আশা করি পরবর্তিতে সেসব আপনাদের মাঝে উপহার দিব ! যাইহোক আর কথা বারাতে চাই না, এবার কাজে আসি ! আমরা অনেকে একটু একটু ইলেক্ট্রোনিক্সের কাজ জানি ! তার পাশাপাষি বিভিন্ন রকমের ইলেক্ট্রোনিক্সের সামগ্রী ব্যবহার করি ! প্রতিটি উন্নত মানের সার্কিটে প্রোটেকশনের জন্য ফিউজ ব্যবহার করা হয় ! কিন্তু অনেক সময় দেখা যায় সার্কিট কাজ করে না ! তখন আমরা আগে ফিউজ টেস্ট করে দেখি ঠিক আছে কি না ! কিন্তু ফিউজ টেস্ট করতে গেলে সার্কিট থেকে খুলতে হয় ! এবার আর ফিউজ খুলে টেস্ট করতে হবে না ! নিজেই খুব সহজে বানিয়ে নিন একটা ফিউজ টেস্টার !

এর জন্য নিচের কম্পোনেন্টগুলো সংগ্রহ করুন !

  • 1.2 কিলোওহমের রেজিস্ট্যান্স একটি যার ওয়াট 1/4 !
  • দুইটি 3mm বা 5mm এর লাল কালারের LED !
  • দুইটি 3/20 এর 5 inch তার যা দিয়ে আপনি সার্কিটে ধরার প্রোব বনাবেন ! এর জন্য দুইটি তারেরই দুই মাথা থেকে ইনসুলেশন সরিয়ে নিন ! তাহলে তিনটা তারের গেজ দেখতে পাবেন ! দুইটি তারেরই যেকোন এক প্রান্তে তিনটা গেজ থেকে দুইটি গেজ কেটে ফেলুন ! তৈরী হয়ে গেল আপনার প্রোব !

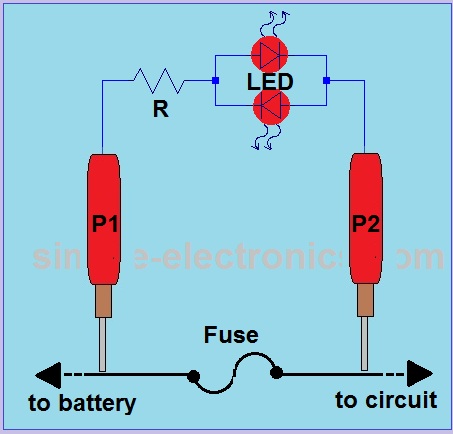

এবার নিচের চিত্রের মত করে সংযোগ দিন !

TTC TunesLED বাল্বের পিন এর চিত্র দেখুন !

TTC Tunesসার্কিটটি বানানো হয়ে গেলে যেই সার্কিটের ফিউজ টেস্ট করবেন সেই সার্কিটের ফিউজের দুই প্রান্তে প্রোব দুইটি ধরুন! যদি যেকোন একটি LED বাল্ব জ্বলে তাহলে বুঝবেন ফিউজ কেটে গেছে ! আর যদি একটিও LED বাল্ব না জ্বলে তাহলে বুঝবেন ফিউজ ভাল আছে এবং আপনার সার্কিটের অন্য কোথাও সমস্যা আছে !একটু লক্ষ্য করুন :

  • আপনি যখন কোন সার্কিটের ফিউজ টেস্ট করবেন তখন অবশ্যই ওই সার্কিট যত ভোল্টে চলে তত ভোল্ট প্রবেশ করাতে হবে !
  • যেগুলো সার্কিট 25 ভোল্টের ( ডিসি বা এসি ) নিচে চলে সেগুলোর ফিউজ টেস্ট করতে পারবেন ! 25 ভোল্টের উপরে যেই সার্কিট চলে সেগুলোর ফিউজ এটির দ্বার টেস্ট করতে পারবেন না !

বুঝতে অসুবিধে হলে নিম্বাজ ইয়াহু ও ফেজবুক থেকে rubelttc দিয়ে আমাকে অ্যাড দিন! সবাই ভালো থাকবেন !বিঃদ্রঃ আমার এই তথ্যগুলো ভুল ধরার আগে, এই তথ্য অনুযায়ী কাজ করে দেখুন সফলতা পান কি না ! যদি না পান তাহলে অবশ্যই ফোনের মাধ্যমে আমাকে জানাবেন , সঠিক তথ্য কি হবে ! আমার মোবাইল নম্বর +8801716218847 .
