আমি অমিতাভ রক্ষিত,অনেক দিন পর tune করতেছি। এটা microcontroller নিয়ে প্রথম টিউন। এর আগে আশিম ভাই Arduino নিয়ে অনেক টিউন এবং টিউটিরিয়াল লিখেছে। বাজারে অনেক রিমোর্ট কন্ট্রোল সুইচ পাওয়া যায়। কিন্তু RF খুব ই কম পাওয়া যায়। যেটা পাওয়া যায় সেটা হচ্ছে IF control switch. IF এর থেকে RF এর সুবিধা হচ্ছে RF কোনো বাধাই সিগনাল রিসিভারে পাঠাতে পারে যা IR এয়া পারে না। আর কথা না বারিয়া আশল কাজে আসি।

• আমাদের যা লাগবে :

1. RF modul
2. Arduino uno
3. Relay Module
4. Male To Female Jumper Wire
5. arduino ide

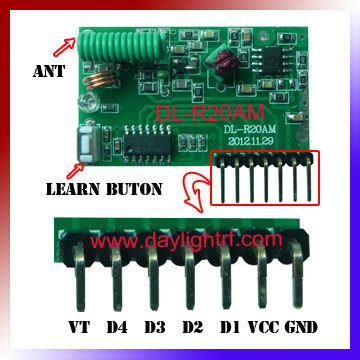

RF মডুল এর পিন দেখে নেই

• arduino connection with RF modul :

এখানে  rf vcc == arduino D13

rf gnd == arduino gnd

rf d1 == arduino D12

rf d2 == arduino D11

rf d3 == arduino D10

rf d4 == arduino D9

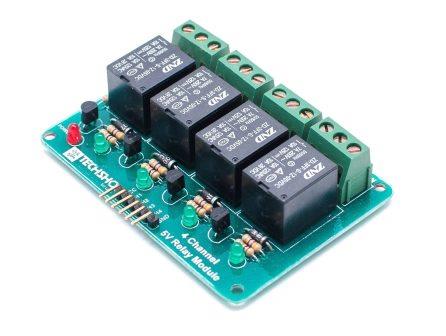

• Arduino connection with relay modul:

relay vcc == Arduino +5v

relay gnd == Arduino gnd

Relay ch1 == Arduino D7

relay ch2 == Arduino D6

relay ch3 == Arduino D5

relay ch4 == Arduino D4

এই circuit টি আমার হাতে তৈরি করা তাই আমি circuit diagram দিতে পারলাম না।

• এখন program টা পেতে মামার সাথে যোগাযোগ করুন :

01832205896   or amitave or download hear

এখান থেকে প্রোগ্রাম টা copy করে arduino ide te past করে upload করুন।

যদি কোনো সমস্যা হয় তাহলে আমার সাথে যোগাযোগ করুন।

fb id :https: Amitave rakhit

যদি এই project তৈরি করে নিতে চান তা হলে 01832205896 এই নাম্বোরে ফোন কইরেন। আজ এই প্রজন্ত পরে আরো টিউন নিয়ে আসবো

ধন্যবাদ সবাইকে।
