আসুন ফ্রিজ ও এসি মেরামত করি [পর্ব-০৩] :: কম্প্রেসরের ইলেক্ট্রিক লাইন !

কম্প্রেসর নিজে চলার জন্য মটর টার্মিনালের তিনটা লাইন আছে!

  • 1. কমন
  • 2. রানিং
  • 3. স্ট্যার্টিং !

আমাদের ফ্রিজ বা এসিতে যেসব কম্প্রেসর ব্যবহার করা হয় এগুলো সিল্ড করা থাকে ! তাই চোখ দিয়ে দেখে বোঝার উপায় নেই যে কোনটা কমন , রানিং আর স্ট্যার্টিং ! আমরা এভো মিটার ব্যবহার করে এগুলো বের করতে পারি !

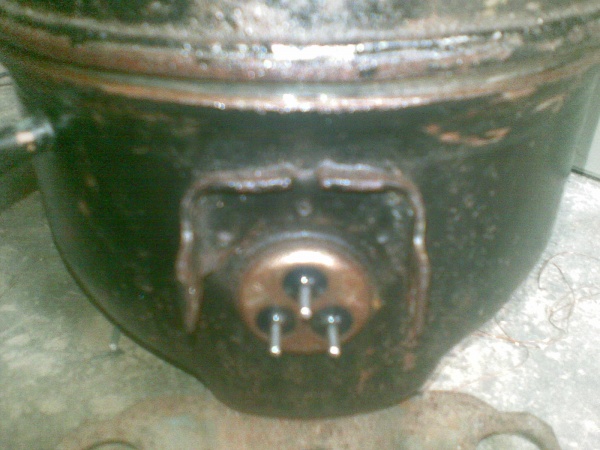

firefoxচিত্রে দেখুন তিনটা পিন দেখা যাচ্ছে ! এই তিনটাই হল কমন রানিং আর স্ট্যার্টিং ! এরগুলোর ভিতর থেকে বের করতে হবে কোনটা কোন লাইন !
এর জন্য নিচের ধাপ অনুসরন করুন !

  • 1. এভোমিটারের সিলেক্টর সুইচ X10 এ রাখতে হবে !
  • 2. তিনটা পিনে এভোমিটারের লিড ধরে দেখতে হবে কোনটার রেজিস্ট্যান্স কত ! যেটির রেজিস্ট্যান্স বেশি হবে তার বিপরীতটাই হবে কমন ! কমন থেকে যেই পিনের রেজিস্ট্যান্স কম হবে সেটি হবে রানিং ! কমন থেকে যেটির রেজিস্ট্যান্স বেশি হবে সেটি হবে স্ট্যার্টিং !

কি বুঝলেন না তো? নো টেনশন !
উদাহরনটি দেখুন !

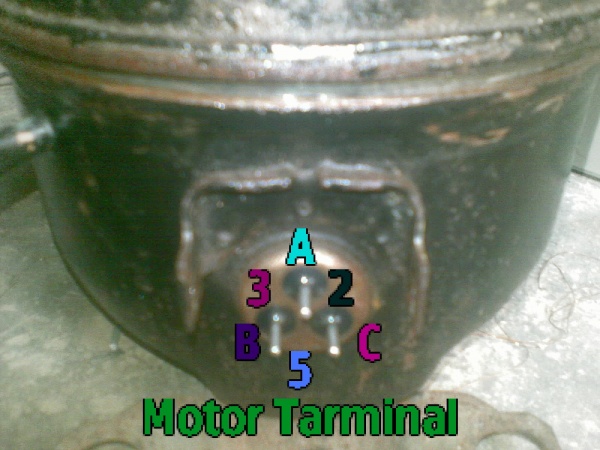

ধরুন মটর টার্মিনালের তিনটি লাইনের ভিতরে প্রথমটি A দ্বিতীয়টি B এবং তৃতীয়টি C . এভোমিটারের লীড A ও B ধরে এর রেজিস্ট্যান্স পেলেল 3 ওহম ! একাইভাবে B ও C তে ধরে 5 ওহম এবং A ও C তে ধরে 2 ওহম পেলেন ! তহলে কোন টার্মিনালের রেজিস্ট্যান্স বেশি ? B ও C তে ধরে সবচেয়ে বেশি রেজিস্ট্যান্স পেয়েছেন এবং এর বিপরীতে আছে A ! তাহলে A ই হবে কমন ! A থেকে B এর রেজিস্ট্যান্স 3 ওহম এবং A থেকে C এর রেজিস্ট্যান্স 2 ওহম ! এখানে 3 ওহম বেশি 2 ওহমের চেয়ে ! সুতরাং B হবে স্ট্যার্টিং এবং C হবে রানিং !

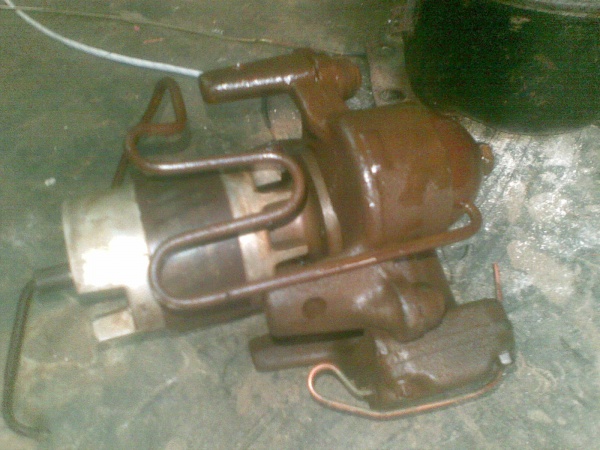

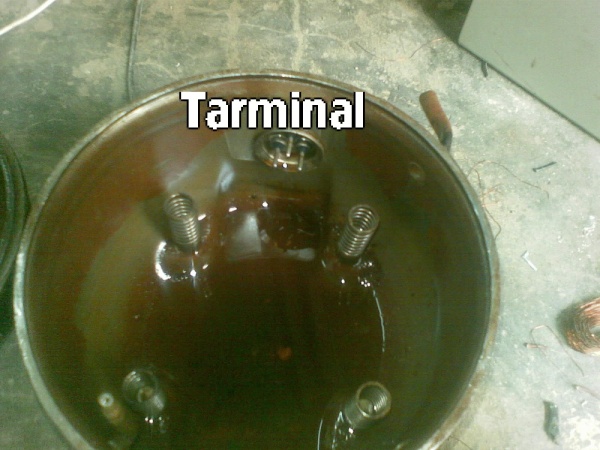

firefoxযেহেতু কম্প্রেসর সিল্ড করা সেহেতু এটি খোলার কোন সিস্টেম নেই ! এটিকে খুলতে গেলে হ্যাক্স ব্লেড দিয়ে কাটতে হবে ! এটি কাটার পরে চিত্রের মত পাওয়া যাবে যা মাউন্টিং স্প্রিং এর ওপর বসানো থাকে !

firefox

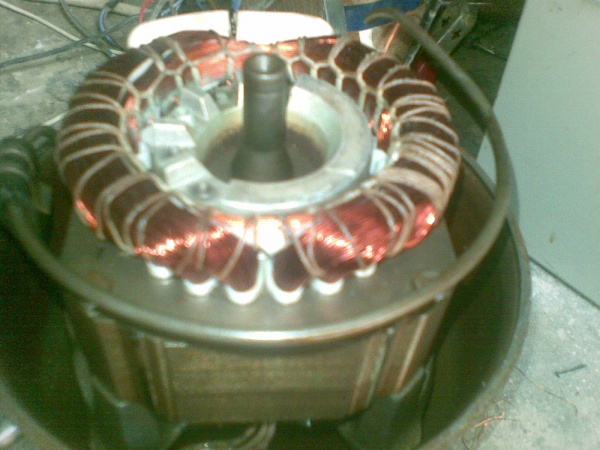

firefox এটির ভিতরে দুইটি অংশ আছে !

  • 1. ইলেক্ট্রিক্যাল
firefox

  • 2. মেকানিক্যাল !

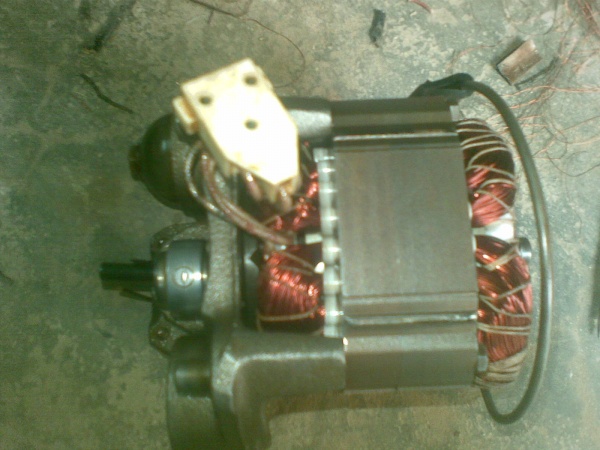

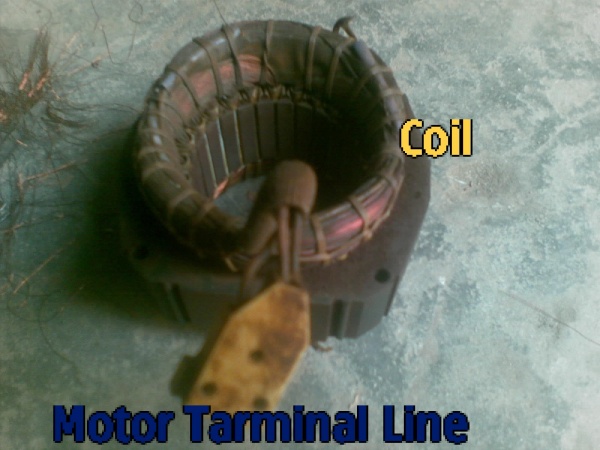

firefoxইলেক্ট্রিক্যাল অংশে মটরের মত রানিং ও স্ট্যার্টিং কয়েল পেচানো থাকে যার সাথে মটর টার্মিনালের লাইন সংযুক্ত ! এই লাইন কম্প্রেসরের বডির সাথে যেই তিনটা পিন আছে ভিতর থেকে সেই পিনগুলোর সাথে লাগে !

firefoxএর ফলে বাহিরের পিন থেকে লাইন পাওয়া যায় ! মেকানিক্যাল অংশ নিয়ে পরের টিউনে আলোচনা করবো !
বুঝতে অসুবিধে হলে নিম্বাজ ইয়াহু ও ফেজবুক থেকে rubelttc দিয়ে আমাকে অ্যাড দিন! সবাই ভালো থাকবেন !

বিঃদ্রঃ আমার এই তথ্যগুলো ভুল ধরার আগে, এই তথ্য অনুযায়ী কাজ করে দেখুন সফলতা পান কি না ! যদি না পান তাহলে অবশ্যই ফোনের মাধ্যমে আমাকে জানাবেন , সঠিক তথ্য কি হবে ! আমার মোবাইল নম্বর +8801716218847 .
